單缸液壓圓錐破碎機

單缸液壓圓錐破碎機是引進國際生產技術、結合我國的金屬材料獨特的性能研發生產而成，因此該設備可以滿足發展中國家的生產需求的高效破碎機設備，并且具有**的結構、強悍的破碎能力、安全穩定的生產能力和較低的生產運行成本等優勢。

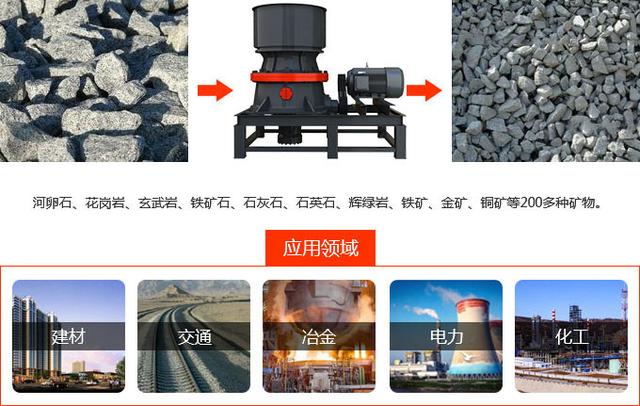

應用領域

應用領域廣泛

單缸液壓圓錐破碎機是通過單個液壓缸升降動錐，可以實現排礦口的調整、清腔和過載保護的多種功能；加上配置了電子智能排礦口控制系統，可以實現更多的自動化生產，可以廣泛的用于各黑色、有色、非金屬礦山及砂石料等工業領域。


性能特點

1、單缸液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程。

2、配備與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

3、單缸液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的很好組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。

4、多種腔形的中細破碎，僅需更換定錐即可實現。

5、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。

6、**的液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。


工作原理

電機帶動單缸液壓圓錐破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C(jī)運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。

內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎，支撐套與架體連接處靠液壓缸壓緊，當單缸液壓圓錐破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

技術參數
